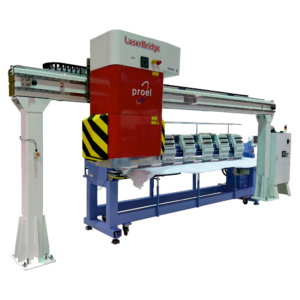

LaserBridge
Mark V
Mostový laser od ProelTSI je nejproduktivnějším zařízením pro aplikovanou výšivku. S tímto laserovým systémem nabere Vaše produkce ohromující rychlosti. Precizní galvanická laserová hlava provádí precizní řezání a gravírování. Tento laserový systém lze kombinovat s jedním nebo více vyšívacími stroji a dalšími podřízenými zařízeními, jako jsou odvíjecí a pokládací stoly apod.
LaserBridge Mark V
Mostový vysokorychlostní galvanický laser
Systém LaserBridge může být použit společně s jedním nebo více podřízenými zařízeními (stroj nebo zařízení, které je vhodné umístit pod mostovou konstrukci a které určuje její rovinu řezu). Podřízené zařízení může být jeden nebo více vyšívacích strojů jakéhokoliv výrobce nebo modelu (pro řezání přímo ve vyšívacích rámech) a / nebo pevného nebo motorizovaného stolu (pro řezání kusů materiálu umístěných na stole) a / Válcovací systém (pro řezání materiálů dodávaných v rolích). Aktuální řada zařízení LaserBridge se skládá z jediné verze vyrobené v různých délkách, takže může být přizpůsobena jakémukoli vyšívacímu stroji nebo podřízenému zařízení.
LaserBridge je navržen tak, aby spolu s vaším podnikem rostl; díky rozšíření můžete kdykoliv rozhodnout o zvětšení délky mostní konstrukce, aby bylo možné přidat další vyšívací stroje nebo jiné podřízené zařízení. LaserBridge poskytuje flexibilitu, spolehlivost, přesnost a kvalitu, to vše za velmi zajímavou cenu.
LaserBridge je laserový stroj vybavený zdrojem CO2 s výkonem 50, 100 nebo 200 W s galvanometrickým laserovým paprskem (galvanometrická laserová hlava). Tento systém pohybových laserových paprsků umožňuje dosáhnout velmi vysoké pracovní rychlosti a v důsledku toho vysokou produktivitu laserového řezání a laserového gravírování.
- Používá se s jakýmkoliv strojem pro vyšívání s více hlavami, bez ohledu na model nebo výrobce.
- 600 x 600mm laserové řezání – laserová gravírová plocha na každé hlavě vícehlavého vyšívacího stroje.
- Zařízení je zcela řízeno počítačem pomocí dodávané karty rozhraní
- Software pro řezání laserem s pokročilými funkcemi umožňuje snadnější přípravu práce a přizpůsobení výkonu zařízení.
- Parametry laserového řezání (výkon, rychlost, opakování atd.) jsou nezávislé pro každý tvar, který má být vyříznut, aby bylo možné pracovat s několika typy materiálu na stejném vyšívacím rámu vyšívacího stroje.
- Vysoce spolehlivý a vysoce výkonný laserový zdroj CO2 (vzduchem chlazený) + galvanometrická hlava (skenovací hlava).
- Externí odsávací zařízení je snadno připojitelné k libovolnému filtračnímu systému.
- Spolehlivé silné motory a ovládací prvky zaručují kvalitu po celou dobu životnosti stroje.
- Extrémně silná konstrukce postavená tak, aby odolala nejnáročnějším výrobním programům.
- Inovativní řešení v budovách zaručuje vysokou pracovní rychlost a výkony, které nemají konkurenci
- Inovační bezpečnostní systémy zaručují nejvyšší bezpečnost na pracovišti.
| Elektrický přívod | Jednofázový 110 - 220/240 V 50/60 Hz |
| Maximální absorbční výkon | 5300 W |
| Rozměry | Viz obrázek níže |
| Maximální váha | 4300 Kg |
| Hlučnost | <70 dB (bez jednotky odsávání) |
| Typ řídících motorů | Servo |
| Pracovní plocha | Až 600 x 600 mm |
| Plocha řezu | Určená podřízeným přístrojem |
| Typ řezu | Určený podřízeným přístrojem |
| Extrakce kouře | Odsávací střecha |
| Odsávání kouře | Externí volně stojící jednotka |
| Typ laseru | CO2 - 10.6 µm uzavřený typ - RF chlazený vzduchem nebo kapalinou |
| Výkon laseru | 50/100/200 W |
| Zajištění paprsku | Galvanometrická skenování hlava |
| Průměr laserové tečky | 140 µm |
| Rychlost řezání | Až 2 m/s |
| Zrychlení | 2.5 m/s |
| Rozlišení | 5 µm |
| Uživatelské rozhraní | PC, ovládací panel stroje, externí klávesnice, RF transmiter |
| Jazyky | EN / IT / FR / GE / SP / PO |
| Software | FocusCut X - LaserBridge Manager |
| Třída laseru | Třída 1 (EN-60825-1:2003-02) - (USA-CDRH 21 CFR) |
| Ochrana | Ochranné kryty + čidlo laserového paprsku, ochranná bariéra laserového skeneru a další prvky |
| S jedním vyšívacím strojem |  |
| S více vyšívacími stroji |  |
| S více vyšívacími stroji použitím rozšíření |  |
| S řezacím strojem (pevným nebo motorickým) |  |
| S rolovacím systémem |  |
| S vyšívacím strojem a řezacím stolem (pevným nebo motorickým) |  |
| S vyšívacím strojem a mostovým ploterem |  |
